Behringer SC-ADAT Разширителни модули за смесители

Това е автоматичен превод, генериран от софтуер:

Преобразуване от StageConnect към ADAT за съвременни сценични инсталации

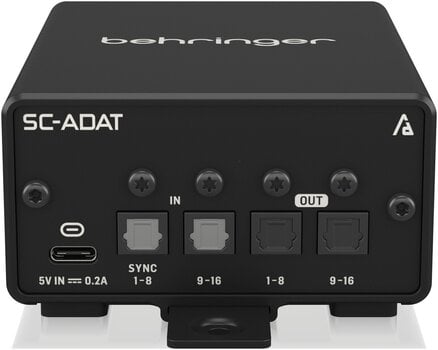

Behringer SC-ADAT е специализиран мост, който преобразува StageConnect шината в оптични входове/изходи ADAT/TOSLINK, отваряйки вратата между екосистемата StageConnect на Behringer и огромната база от хардуер, оборудван с ADAT. Два оптични входа и два оптични изхода пренасят 16×16 канала с 48 kHz / 24-bit цифров аудио сигнал, като пренасят сигнала на цяла сцена по оптичен кабел в една компактна кутия. SC-ADAT е правилният избор за инженери и интегратори, които се нуждаят да свържат многоканални рекордери, висококачествени предусилватели и външни ракове към система StageConnect, без да заменят съществуващото оборудване.

Оптична изолация и магистрала StageConnect в едно устройство

Тъй като ADAT-страната използва TOSLINK оптични връзки, връзката по своята същност осигурява галванична изолация между устройствата и естествено предотвратява бръмченето от заземяваща верига — истинско предимство в зали със смесени електроенергийни системи. От страна на шината устройството пренася 32-канален двупосочен аудио сигнал на StageConnect с латентност под милисекунда при 44,1/48 kHz и 24 бита, разпределен чрез XLR за по-къси разстояния или DMX кабел за максимален обхват.

Свързване — StageConnect и ADAT в едно устройство

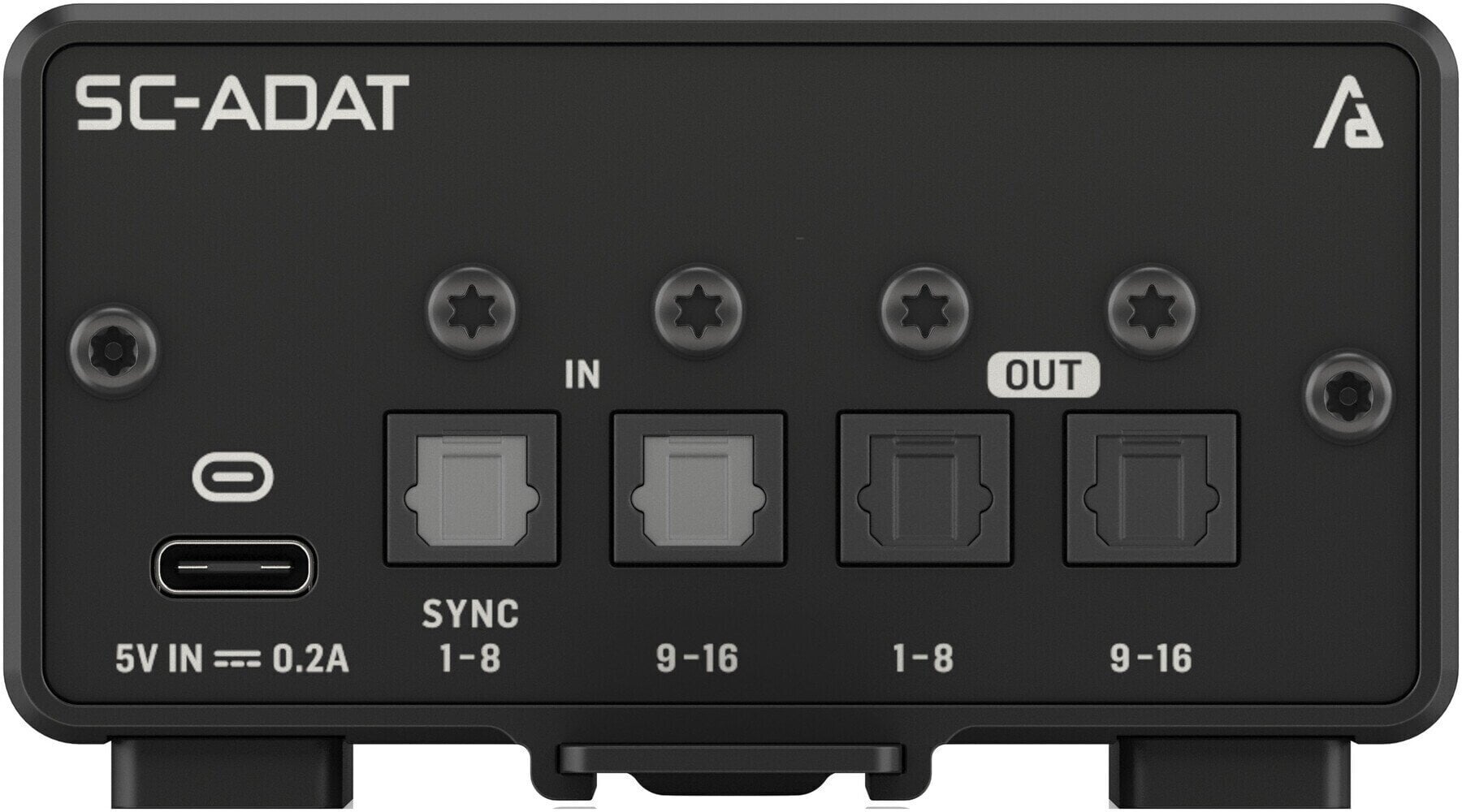

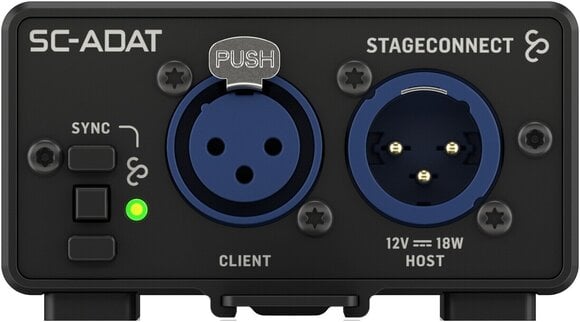

Възможностите за свързване определят какво всъщност може да прави този мост. Устройството приема вход от StageConnect и оптични сигнали Toslink, като разполага с XLR женски и XLR мъжки конектори от страна на StageConnect.

• Входове: StageConnect, Toslink — захранване от шината плюс два оптични потока едновременно
• Тип конектор А: Toslink — стандартен оптичен интерфейс ADAT
• Конектор тип Б: XLR женски, XLR мъжки — XLR за къси разстояния, DMX за по-големи разстояния

Капацитет на сигнала — 32 канала през моста

Броят на каналите и форматът на семплите определят колко аудио може да предава мостът. Устройството е класифицирано като 32-канално разширително устройство, като ADAT страната осигурява 16 входа и 16 изхода при 48 kHz / 24-bit.

• Брой канали: 32 — пълен двупосочен брой по шината StageConnect
• ADAT входове/изходи: 16 входа / 16 изхода при 48 kHz, 24-bit — по два оптични порта във всяка посока
• Забавяне на StageConnect: под 1 милисекунда при 44,1/48 kHz, 24-bit — синхронизация, подходяща за изпълнения на живо

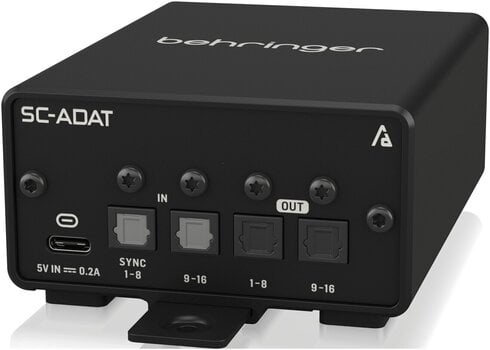

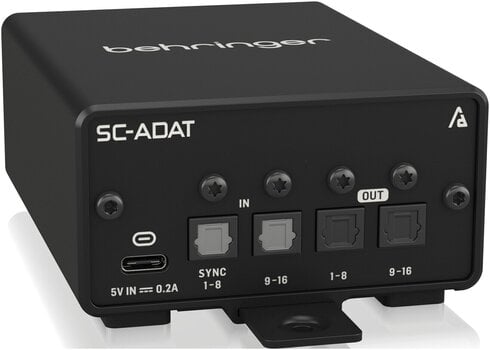

Конструкция и монтаж — компактно алуминиево шаси

Физическият дизайн е важен както за стационарни инсталации, така и за турне. Тънкото шаси от екструдиран алуминий е с размерите на DI кутия, а в комплекта е включена монтажна скоба, така че устройството може да бъде закрепено с болтове, за да не пречи.

• Материал: Алуминий — твърда екструзия, която разсейва топлината и издържа на износването по време на турне
• Възможност за монтаж в рак: Не — проектиран като компактно устройство за повърхностен монтаж
• Съдържание на опаковката: Монтажна скоба — включени крепежни елементи за траен монтаж
